Kodėl 30 mm mygtuko jungiklis vis dar yra pramonės valdymo karalius?

2026-03-03 0 Palikite man žinutę

The30 mm mygtuko jungiklisišlieka geriausiu pasirinkimu sunkioje aplinkoje – nuo automobilių surinkimo linijų iki maisto perdirbimo įmonių. Šiame vadove atsakoma į svarbiausius klausimus apie jo konstrukciją, jis palyginamas su 22 mm alternatyvomis ir atskleidžiama, kodėl prekės ženklai, tokie kaip Yijia Industrial Electric Co., Ltd., toliau diegia šio formato naujoves. Sužinosite apie IP įvertinimus, trumpalaikius ir palaikomus veiksmus bei realius privalumus ir trūkumus.

📋 Greita navigacija

Kas tiksliai yra 30 mm mygtuko jungiklis?
30 mm prieš 22 mm mygtukas: kuris iš jų yra geresnis?
Kokie yra pagrindiniai 30 mm mygtukų jungiklių pranašumai?
Ar yra kokių nors paslėptų 30 mm jungiklių trūkumų?
Kurios pramonės šakos labiausiai pasikliauja 30 mm mygtukų jungikliais?
Momentary vs locking: kaip jie veikia veikimą?
Kaip pasirinkti tinkamą 30 mm jungiklio IP reitingą?
Dažnai užduodami klausimai apie 30 mm mygtukus

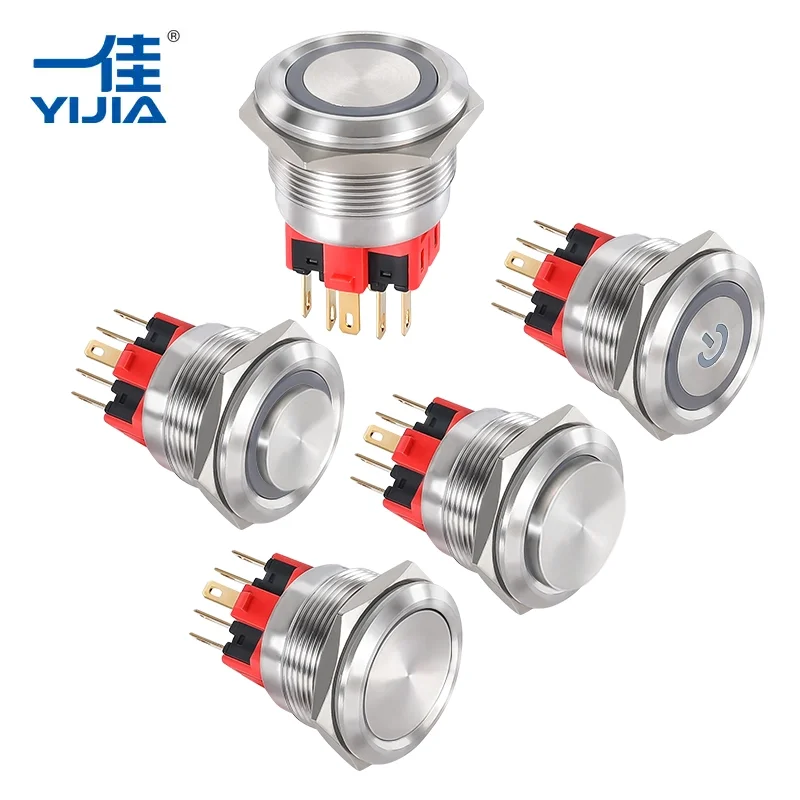

🔍 Kas tiksliai yra 30 mm mygtuko jungiklis?

A 30 mm mygtuko jungiklisreiškia tvirtinimo angos skersmenį (paprastai 30,5 mm) ir operatoriaus dydį. Tai tvirtas elektromechaninis įtaisas, naudojamas pramoninių mašinų grandinėms valdyti. Skirtingai nuo mažesnių jungiklių, 30 mm formatas yra sukurtas taip, kad toleruotų pirštines, vibraciją ir teršalus. Vienetai iš gamintojų kaipYijia Industrial Electric Co., Ltd.dažnai turi nerūdijančio plieno pavaras, LED apšvietimo parinktis ir kontaktų blokus iki 10A [citata:1]. Jie gali būti trumpalaikiai (spyruoklinis grįžimas) arba palaikomi (įstūmimas/atstūmimas).

⚖️ 30 mm prieš 22 mm mygtukas: kuris iš jų geresnis?

Tai klasikinė diskusija apie gamyklą [citata: 8]. Žemiau esančioje lentelėje pateikiami esminiai skirtumai.

Parametras	30 mm mygtuko jungiklis	22 mm mygtukas
Patvarumas	Puikus; Lieti metaliniai rėmeliai, atlaiko smūgius (dažnai IK10)	Geri, bet plastikiniai rėmeliai dažni; linkę įskilti po sunkaus piktnaudžiavimo
Įjungimo jėga ir pojūtis	Teigiamas lytėjimo grįžtamasis ryšys; tinka storoms pirštinėms	Lengvesnis prisilietimas; gali būti netyčia suaktyvintas ankštose vietose
Tipiškos programos	Sunkioji pramonė: liejyklos, štampavimas, kasyba, ekstruzija	Komercinė įranga, valdymo spintos, ŠVOK
Elektrinis įvertinimas	Iki 600V / 10A įprasta	Paprastai iki 5A, 250V
Kaina	Didesnė išankstinė kaina, mažesnė gyvavimo ciklo kaina	Mažesnės pradinės investicijos

Pasak patyrusių techninės priežiūros technikų, 30 mm mygtuko jungiklis retai sugenda mechaniškai – net kai aušinimo skystis užlieja korpusą.

✅ Kokie yra pagrindiniai 30 mm mygtukų jungiklių pranašumai?

Argumentai "už"

Puikus mechaninis stiprumas – metalo operatoriai atlaiko šakinio krautuvo iškilimus.
Aukšta apsauga nuo patekimo: IP66, IP67, NEMA 4X parinktys.
Matomas iš toli; Didesnis objektyvas leidžia ryškiai apšviesti LED.
Lengva prijungti laidu: įstumiami gnybtai arba prisukami gnybtai su tvirtinimo spaustukais.
Moduliniai kontaktų blokai (1NO/1NC iki 3 pakopų).

Minusai

Reikia daugiau nei 22 mm plokštės vietos; netinka tankiems HMI.
Šiek tiek didesnė vieneto kaina.
Gali būti perteklinis lengviems komerciniams tikslams.
Mažiau estetinių / dizainerių stilių, palyginti su 16 mm arba 22 mm.

⚠️ Ar yra kokių nors paslėptų 30 mm jungiklių trūkumų?

Nors retai, vienas forumo dalyvis pastebėjo, kad buvo žinoma, kad itin stiprūs operatoriai išjudindavo kontaktų bloką už 30 mm mygtuko jungiklio, jei skydelis plonas. Be to, jei jūsų dizainui reikia daug jungiklių mažame plote, 30 mm plotas gali būti ribotas. Tačiau naudojant atskirus E-stop arba pagrindinius galios valdiklius niekas neprilygsta jų buvimui.

🏭 Kurios pramonės šakos labiausiai pasitiki 30 mm mygtukų jungikliais?

30 mm mygtuko jungiklis yra standartinis: automobilių surinkimas, maistas ir gėrimai (nerūdijančio plieno versijos), staklės, kranai, kasyba ir nuotekų valymas.Yijia Industrial Electric Co., Ltd.tiekia pagal užsakymą graviruotus 30 mm jungiklius naftos chemijos gamykloms, kuriose atsparumas korozijai yra svarbiausias.

🔄 Momentary vs locking: kaip jie veikia veikimą?

Momentiniai 30 mm mygtukų jungikliai (kaip tie, kurie naudojami „paleidimo“ funkcijoms) atleidus grįžta į ramybės būseną. Užrakinimo tipai lieka nuspausti (arba perjungiami), kol vėl paspaudžiami – dažnai naudojami „įjungimo/išjungimo“ arba priežiūros režimams. Daugelyje apšviestų versijų fiksavimo veiksmas derinamas su LED būsena. Avariniam stabdymui, stūmimo traukimo arba pasukimo ir atleidimo operatoriai yra įprasti 30 mm dydžio.

💧 Kaip pasirinkti tinkamą IP reitingą savo 30 mm jungikliui?

IP66 ir IP67 būdingi 30 mm mygtukų jungikliams. IP66 reiškia, kad jis yra nepralaidus dulkėms ir apsaugotas nuo galingų vandens čiurkšlių; IP67 prideda laikiną panardinimą. Jei jūsų paraiška yra susijusi su plovimu (maisto pramonė), rinkitės nerūdijantį plieną su IP69K reitingu. TheYijia Industrial Electric Co., Ltd.kataloge yra 30 mm prietaisai su silikoninėmis diafragmomis itin drėgmei.

📊 Populiarūs 30 mm mygtukų jungiklių tipai ir funkcijos

Serija / tipas	Apšvietimas	Operacija	Tipiškas kontaktas	Aplinkosaugos
A30NN („Omron“)	Neapšviestas	Momentinis / alternatyvus	1a, 1b, 2a, 2b	IP66, CE, UL
A30NL („Omron“)	Šviečia LED	Momentinis	1a, 1b, 2a	IP66, įvairios įtampos
TWND serija (IDEC)	Abu	Momentinis / išlaikytas	Iki 2NO/2NC	IP65, didelio našumo
9001K („Schneider“)	Apšviestos parinktys	Momentary / Push-Pull	Konfigūruojama	NEMA 4X, IP66

❓ Dažnai užduodami klausimai apie 30 mm mygtukų jungiklius

Ar 30 mm mygtuko jungiklis gali tiesiogiai pakeisti seną 30,5 mm skylę?

Taip, dauguma 30 mm mygtukų jungiklių yra skirti 30,5 mm tvirtinimo angoms. Prekiniai ženklai kaipYijia Industrial Electric Co., Ltd.yra sukamieji žiedai, kurie prisitaiko prie nedidelių svyravimų. Visada patikrinkite duomenų lapą: kai kuriuose europietiškuose 30 mm mygtukuose yra 30,2 mm skylės.

Kokią įtampą / srovę gali valdyti įprastas 30 mm mygtuko jungiklis?

Standartiniai pramoniniai 30 mm mygtukų jungikliai yra skirti iki 600 V AC ir 10 A bendram naudojimui. Dėl nuolatinės srovės arba mažesnės srovės (elektroninis valdymas) galite rasti variantų su paauksuotais kontaktais, kurių vardinė įtampa yra 50 mA, 48 V DC. Visada suderinkite jungiklį pagal apkrovos tipą (varžinė arba indukcinė).

Ar yra 30 mm mygtukų jungikliai su LED ir kokios įtampos?

absoliučiai. LED įrenginiai, tokie kaip A30NL serija, palaiko AC/DC 6V, 12V, 24V ir net AC 100–240V su įmontuotais srovę ribojančiais rezistoriais. Dviejų spalvų šviesos diodai (raudona / žalia) taip pat dažnai rodo paleidimo / sustabdymo būseną.Yijia Industrial Electric Co., Ltd.siūlo visos įtampos šviesos diodus savo 30 mm linijoje.

Kaip prijungti 30 mm mygtuko jungiklį su įspaudžiamais gnybtais?

Įstumiami gnybtų blokai (pvz., „Omron“ „Push-in Plus“) leidžia įkišti be įrankių: nuimkite laidą 10 mm, paspauskite spyruoklės atleidimą (arba tiesiog paspauskite, jei norite vientiso laido) ir įdėkite. Tai greitesnis už varžtinius gnybtus ir atsparus vibracijai. Daugelis 30 mm mygtukų jungiklių dabar siūlo šią funkciją, kuri nereikalauja priežiūros.

Kuo skiriasi „flush“ ir „extended“ mygtukų operatoriai?

Lygiagretūs 30 mm mygtukų jungikliai yra beveik viename lygyje su dangteliu – jie apsaugo nuo netyčinio įsijungimo. Išplėstos (arba pakeltos) operatoriai išsikiša toliau, todėl juos lengviau paspausti pirštinėmis, tačiau jie labiau linkę netyčia suaktyvinti. E-stotelėje privalomi valdikliai su pailginta galvute.

📚 Nuorodos ir šaltiniai

[1] MISUMI: A30NN neapšviestas 30 mm mygtukas („Omron“)
[2] IDEC TWND serijos sunkiasvorė 30 mm
[3] 30 mm metalinio mygtuko specifikacijos (nerūdijančio plieno)
[5] MISUMI: A30NL apšviestas 30 mm mygtukas
[8] PLC forumas: 30 mm ir 22 mm patvarumo diskusija
[7] Schneider 9001K 30 mm programos

*Papildomos įžvalgos išYijia Industrial Electric Co., Ltd.vidinio bandymo duomenis.
