YIJIA Industrial Electrical Co., Ltd.paaiškina, kaip anAvarinio stabdymo mygtukasnaudoja stūmimo ir traukimo užrakto mechanizmą, kad užtikrintų greitą mašinos išjungimą ir patikimą saugos valdymą.
Pramoninėje aplinkoje avariniai valdymo įrenginiai turi reaguoti nedelsiant, kai atsiranda netikėtų situacijų. Avarinio stabdymo mygtukuose naudojama stūmimo užrakinimo konstrukcija sukurta taip, kad būtų sukurtas paprastas, bet patikimas veikimo procesas, leidžiantis operatoriams greitai sustabdyti įrangą ir išvengti tolimesnės rizikos.
Nuo gamybos mašinų iki automatizavimo sistemų, šis mechanizmas tapo įprastu saugos sprendimu, nes jis apjungia greitą aktyvavimą, aiškų būsenos rodymą ir kontroliuojamą atstatymo veikimą.
Avarinio stabdymo mygtukas yra saugos valdymo komponentas, skirtas nutraukti mašinos veikimą esant neįprastoms sąlygoms. Paprastai jis montuojamas valdymo skyduose, gamybos įrangoje, surinkimo linijose ir pramoninėse mašinose, kur gali prireikti nedelsiant išjungti.
Skirtingai nuo įprastų valdymo jungiklių, avarinio stabdymo įtaisas nenaudojamas kasdienėms paleidimo ir sustabdymo operacijoms. Pagrindinis jo tikslas – greitai reaguoti, kai operatoriams reikia sustabdyti pavojingą judėjimą arba užkirsti kelią įrangos pažeidimams.
Tipiškos situacijos, kai reikia avarinio stabdymo, yra šios:
- Netikėtas mašinos gedimas
- Operatoriaus saugos problemos
- Nenormalios darbo sąlygos
- Paruošimas techninei priežiūrai
- Galimi įrangos pažeidimai
Avarinio stabdymo sistemos efektyvumas priklauso ne tik nuo elektros grandinės, bet ir nuo paties mygtuko mechaninės konstrukcijos.

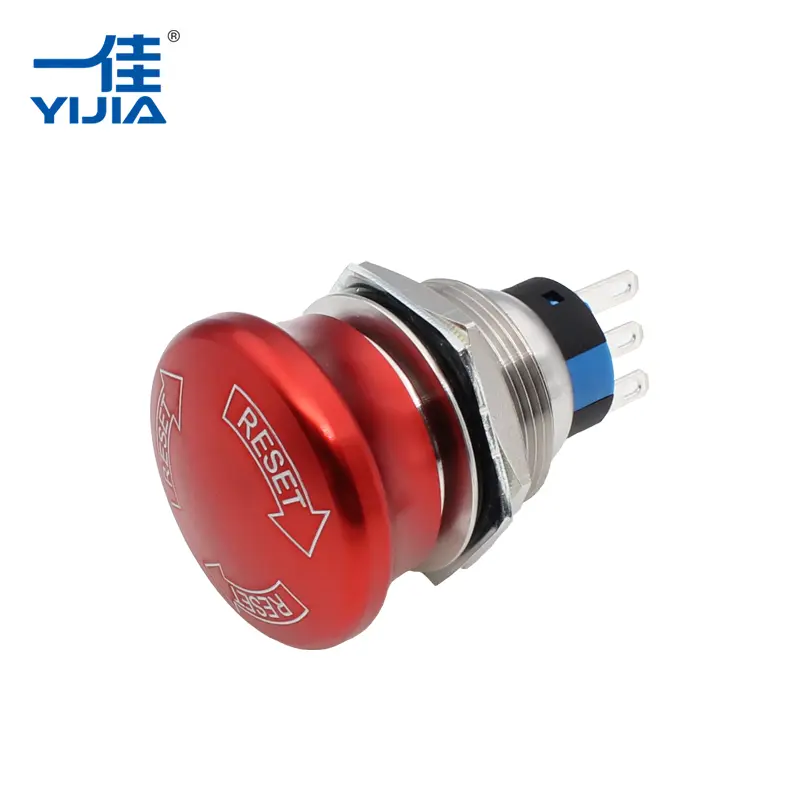

Stūmimo ir traukimo fiksavimo mechanizmas pagrįstas paprastu mechaniniu judesiu. Kai operatorius paspaudžia avarinį mygtuką, mygtuko galvutė pasislenka į vidų ir užsifiksuoja į aktyvuotą padėtį.
Vidinė struktūra paprastai apima:
- Sagos galvutė
- Užrakinimo mechanizmas
- Spyruoklinė konstrukcija
- Kontaktų blokas
- Iš naujo nustatyti sistemą
Paspaudus:
- Mygtuko galvutė juda žemyn.
- Užrakinimo mechanizmas laiko mygtuką vietoje.
- Vidiniai kontaktai keičia savo elektros būseną.
- Prijungta mašinos valdymo grandinė gauna sustabdymo signalą.
Mygtukas lieka užrakintas, kol operatorius neatlieka atstatymo veiksmo. Taip išvengiama netyčinio mašinos veikimo atkūrimo prieš patikrinant situaciją.
| Veikimo procesas | Mechaninis veiksmas | Kontrolės rezultatas |
| Paspauskite avarinį mygtuką | Mygtukas juda į vidų ir užsifiksuoja | Įjungtas mašinos stabdymo signalas |
| Išlaikykite užrakintą padėtį | Vidinis mechanizmas turi būseną | Apsaugo nuo atsitiktinio paleidimo |
| Patraukite mygtuką į išorę | Užraktas atleidžiamas rankiniu būdu | Sistema gali grįžti į įprastą valdymą |
Skirtingasavarinio sustabdymo mygtukainaudokite skirtingus atkūrimo metodus, priklausomai nuo programos reikalavimų. „Push-pull“ tipas yra vienas iš dažniausiai atpažįstamų konstrukcijų dėl savo nesudėtingo veikimo.
Išspręsus avarinę situaciją, atstatymas „push-pull“ veikia rankiniu būdu traukiant mygtuko galvutę į išorę. Vidinis mechanizmas atleidžiamas, todėl kontaktai grįžta į pradinę būseną.
Kiti įprasti atkūrimo metodai yra šie:
| Atstatyti metodas | Veikimo principas | Taikymo charakteristikos |
| Stumti ir traukti iš naujo | Norėdami atleisti, patraukite mygtuką į išorę | Paprastas ir intuityvus valdymas |
| Tvisto nustatymas iš naujo | Norėdami atrakinti, pasukite mygtuko galvutę | Padeda išvengti atsitiktinio išleidimo |
| Rakto atstatymas | Atleidimui naudokite raktą | Tinka ribotos prieigos zonoms |
Pasirinktas nustatymo iš naujo metodas priklauso nuo įrangos konstrukcijos, saugos reikalavimų ir veikimo aplinkos.
Neužsiblokuojantis mygtukas gali iškart sugrįžti paspaudus, o tai gali sukelti painiavą, ar avarinė komanda buvo įvykdyta. Užrakinimo struktūra išsprendžia šią problemą, pateikdama matomą ir fizinę indikaciją.
Užrakinta padėtis suteikia keletą privalumų:
- Aiškus avarinės būklės nustatymas
- Netyčinio mašinos paleidimo prevencija
- Lengvesnis patikrinimas prieš iš naujo paleidžiant įrangą
- Geresnis operatoriaus sąmoningumas
Pramoninėse sistemose mechaninio užrakinimo funkcija veikia kartu su elektriniais kontaktais, kad sukurtų patikimesnį saugos atsaką.
Pramoniniai valdymo komponentai dažnai veikia aplinkoje, kur vibracija, dulkės ir dažnas naudojimas. Avarinio sustabdymo įtaiso fizinė struktūra tiesiogiai veikia jo tarnavimo laiką.
Aukštos kokybės avarinio stabdymo mygtukui paprastai naudojamos patvarios korpuso medžiagos, įskaitant metalines medžiagas, tokias kaip nerūdijantis plienas, siekiant pagerinti mechaninį stiprumą ir atsparumą smūgiams.
Palyginti su standartinėmis plastikinėmis konstrukcijomis, metalinės konstrukcijos gali suteikti:
| Dizaino funkcija | Praktinis privalumas |
| Metalinis korpusas | Geresnis atsparumas mechaniniam poveikiui |
| Sustiprinta mygtukų struktūra | Palaiko pakartotinį veikimą |
| Stabili kontaktų sistema | Palaiko patikimą elektros jungtį |
| Dėvėjimui atsparios medžiagos | Prailgina eksploatavimo laiką |
Šios savybės padeda avarinio valdymo komponentams išlikti patikimiems sudėtingose pramonės srityse.
Mechaninis mygtuko judėjimas turi veikti kartu su elektrine kontaktine struktūra. Įjungus avarinį mygtuką, vidiniai kontaktai pakeičia būseną ir siunčia signalą į valdymo sistemą.
Įprasti kontaktiniai susitarimai apima:
- Paprastai uždari (NC) kontaktai saugos grandinėms
- Keli kontaktų blokai skirtingiems valdymo signalams
- Modulinės konstrukcijos lanksčiam montavimui
Patikimų kontaktinių medžiagų naudojimas padeda sumažinti elektros gedimus, atsirandančius dėl pakartotinio perjungimo. Kartu su optimizuotais spyruokliniais mechanizmais kontaktų sistema palaiko pastovų veikimą avarinėse situacijose.
Avarinio stabdymo įtaisai plačiai naudojami pramonės šakose, kur mašinas reikia nedelsiant išjungti.
Gamybos mašinose dažnai yra avariniai mygtukai valdymo skyduose arba mašinų rėmuose, kad operatoriai galėtų greitai reaguoti į netikėtas problemas.
Robotinei įrangai ir automatizuotoms gamybos linijoms reikia greito išjungimo funkcijų, kad būtų apsaugoti operatoriai ir įranga.
Valdymo spintose integruotos avarinio stabdymo funkcijos, užtikrinančios centralizuotą saugos valdymą.
Mašinose su judančiomis dalimis, pjovimo sistemomis ar konvejerio mechanizmais paprastai naudojami avariniai valdikliai kaip saugos konstrukcijos dalis.
Norint pasirinkti tinkamą avarinio stabdymo komponentą, reikia atsižvelgti į mechaninius ir elektrinius reikalavimus.
Svarbūs veiksniai apima:
| Atrankos faktorius | Priežastis |
| Atstatyti metodas | Nustato, kaip sistema grįš į darbą |
| Kontaktų konfigūracija | Turi atitikti valdymo grandinės konstrukciją |
| Montavimo dydis | Užtikrina suderinamumą su valdymo pultu |
| Veiklos aplinka | Įtakoja medžiagų ir apsaugos reikalavimus |
| Mechaninis patvarumas | Įtakoja ilgalaikį patikimumą |
Tinkamai parinktas avarinio valdymo komponentas gali pagerinti mašinos saugą ir kartu palaikyti patogias priežiūros ir eksploatavimo procedūras.
Pramoninei automatikai ir toliau tobulėjant, saugos komponentai išlieka esminėmis mašinų projektavimo dalimis. Avarinio sustabdymo mygtukas yra tiesioginis ryšys tarp operatorių ir įrangos apsaugos sistemų.
YIJIA Industrial Electrical Co., Ltd.daugiausia dėmesio skiria pramoniniams elektros valdymo produktams, įskaitant mygtukų jungiklius, signalines lempas, reles, kontaktorius, garsinius signalus ir avarinio valdymo komponentus. Nuolat tobulindama gaminius ir vykdydama kokybės valdymo praktiką, YIJIA kuria sprendimus, skirtus įvairioms pramonės valdymo programoms.
Stūmimo ir traukimo fiksavimo mechanizmas veikia derindamas mechaninio užrakinimo ir elektrinio perjungimo funkcijas, sukurdamas aiškų ir patikimą reagavimo į avariją metodą. Dėl patvarios konstrukcijos ir praktiško eksploatavimo dizainoAvarinio stabdymo mygtukasir toliau atlieka svarbų vaidmenį gerinant šiuolaikinės pramoninės įrangos saugą ir valdymo patikimumą.
