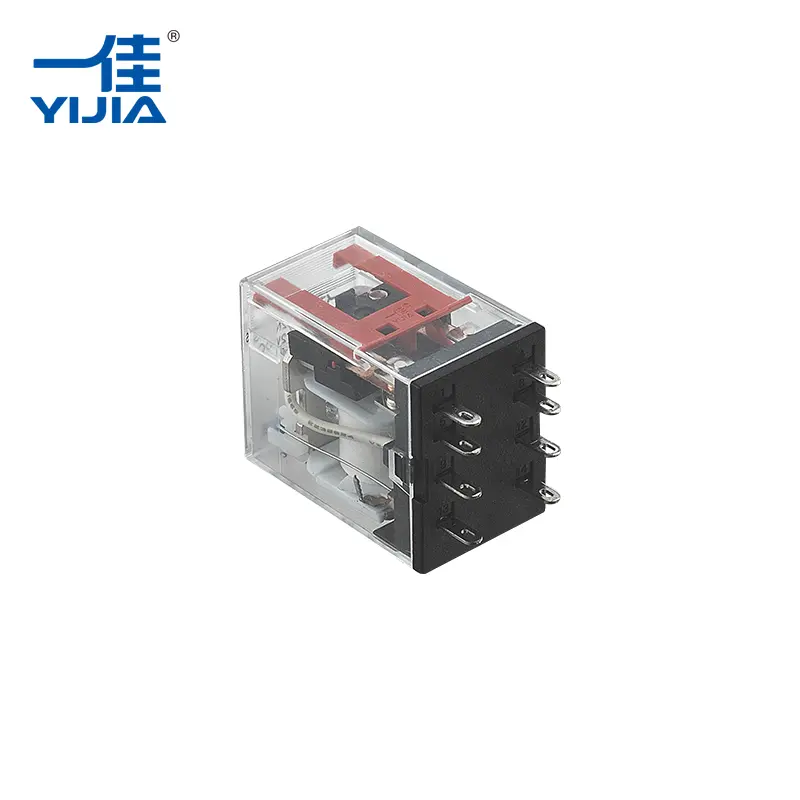

YIJIA paaiškina, kaip anElektromagnetinė relėišlaiko didelį dielektrinį stiprumą didelės srovės perjungimo metu dėl izoliacijos konstrukcijos, kontaktų struktūros ir elektromagnetinio valdymo technologijos.
Pramoninei įrangai tampant galingesnei ir automatizuotai, elektros valdymo komponentams keliami vis didesni saugos ir patikimumo reikalavimai. Didelių srovių perjungimas reiškia ne tik elektros energijos pratekėjimą; taip pat reikia užkirsti kelią nepageidaujamam elektros nuotėkiui, sumažinti su lanku susijusią riziką ir išlaikyti stabilią skirtingų grandinių izoliaciją.
Elektromagnetinė relė atlieka svarbų vaidmenį šiame procese, nes leidžia mažos galios valdymo signalui valdyti didesnės galios grandinę, tuo pačiu išlaikant valdymo pusę elektriškai atskirtą nuo apkrovos pusės. Šis atskyrimo gebėjimas yra viena iš pagrindinių priežasčių, kodėl relės tebėra plačiai naudojamos pramoninėse valdymo sistemose.
Kai elektros įranga veikia esant didesniam srovės lygiui, vidiniai komponentai patiria didesnį elektros įtampą. Perjungimo metu įtampos skirtumas tarp kontaktų gali sudaryti sąlygas, kai elektra bando keliauti nenumatytais keliais.
Dielektrinis stiprumas reiškia izoliacinių medžiagų ir konstrukcijos gebėjimą atlaikyti įtampą be elektros gedimo. Pramonėje naudojamų relių stipri dielektrinė charakteristika padeda išlaikyti saugų atskyrimą tarp:
Jei nėra pakankamai izoliacijos, elektros nuotėkis arba gedimas gali turėti įtakos įrangos veikimui ir sukelti saugos problemų.
| Elektros iššūkis | Galimas poveikis | Dizaino reikalavimas |
|---|---|---|
| Aukštos įtampos įtampa | Izoliacijos gedimo rizika | Tvirta izoliacinė konstrukcija |
| Dažnas perjungimas | Kontaktinis susidėvėjimas ir šilumos susidarymas | Patikimos kontaktinės medžiagos |
| Didelės srovės apkrovos | Padidėjęs elektros įtempis | Optimizuotas kontaktų dizainas |
| Elektros lankai | Kontakto pažeidimas | Patobulinta perjungimo apsauga |
Veikimo principas anelektromagnetinė relėyra pagrįsta elektrinio signalo pavertimu mechaniniu judesiu.
Kai srovė teka per relės ritę, ji sukuria magnetinį lauką, kuris pritraukia vidinę inkarą. Šis judesys keičia kontaktų padėtį, leidžiančią grandinei atsidaryti arba užsidaryti.
Svarbus dalykas yra tai, kad ritės grandinė ir kontaktinė grandinė yra fiziškai atskirtos. Ši struktūra leidžia relei valdyti didelės galios grandinę be tiesioginio valdymo signalo prijungimo prie apkrovos.
Įprastas perjungimo procesas apima:
Ši konstrukcija užtikrina valdymo lankstumą ir elektros izoliaciją.
Kontaktų sistema yra viena iš svarbiausių dalių, turinčių įtakos relės veikimui. Veikimo metu kontaktai pakartotinai sujungia ir atjungia elektros takus. Taikant didelę srovę, kontaktinė konstrukcija turi atlaikyti elektros apkrovą, išlaikant stabilų veikimą.
Keletas veiksnių turi įtakos kontaktų veikimui:
| Susisiekite su dizaino faktoriumi | Poveikis našumui |
|---|---|
| Kontaktinė medžiaga | Įtakoja laidumą ir atsparumą dilimui |
| Tarpai tarp kontaktų | Padeda pagerinti izoliacijos savybes |
| Kontaktinis slėgis | Palaiko stabilų elektros jungtį |
| Mechaninio judėjimo tikslumas | Sumažina perjungimo klaidas |
Gerai suprojektuota kontaktų struktūra padeda sumažinti problemas, kylančias dėl pasikartojančio perjungimo, pvz., kontaktų varžos padidėjimą arba nestabilų elektros jungtį.
Izoliacijos sistema relės viduje neapsiriboja išoriniu korpusu. Vidinės užtvaros, ritės izoliacija ir tarpai tarp laidžių dalių prisideda prie dielektrinių savybių.
Pramoninėje aplinkoje relė gali patirti:
Todėl izoliacinės medžiagos turi išlaikyti savo savybes ilgą laiką.
Vidinė elektromagnetinės relės struktūra paprastai apima izoliacinius elementus aplink ritę ir kontaktines sritis, kad būtų išvengta nenumatytų elektros takų. Tinkamas atstumas tarp komponentų taip pat padeda pagerinti atsparumą įtampai.
Medžiagos pasirinkimas tiesiogiai veikia relės veikimą pakartotinio veikimo metu. Laidžioms dalims reikia gero elektrinio veikimo, o izoliacinėms dalims reikia stabilios apsaugos.
Įprasti dizaino svarstymai apima:
| Komponentas | Pagrindinė funkcija |
|---|---|
| Ritės izoliacija | Atskiria valdymo grandinę nuo magnetinės sistemos |
| Kontaktinė medžiaga | Efektyviai perduoda srovę |
| Būsto medžiaga | Apsaugo vidinius komponentus |
| Mechaninės atraminės dalys | Išlaiko tikslų judėjimą |
Didelės srovės perjungimui ypač svarbus laidumo ir izoliacijos balansas. Komponentas turi leisti srovei tekėti tinkamu keliu, tuo pačiu užkertant kelią nepageidaujamoms elektros jungtims.
Pramoninės sistemos dažnai priklauso nuo relių, kur būtina elektros izoliacija ir perjungimo patikimumas.
Gamybos įranga dažnai apima variklius, pavaras ir valdymo sistemas, kurioms reikalingas patikimas perjungimas. Relės padeda atskirti valdymo signalus nuo didesnės galios grandinių.
Elektros spintelėse yra kelios grandinės, veikiančios kartu. Stiprios izoliacijos savybės padeda saugiai atskirti skirtingas elektrines funkcijas.
Automatinėms sistemoms reikalingas tikslus signalo valdymas. Relės yra praktiškas būdas valdyti įvairias elektros apkrovas, kartu apsaugant jautrius valdymo komponentus.
Įrangai, kurioje naudojama didesnė srovė, reikia perjungti komponentus, kurie gali palaikyti stabilų veikimą esant elektros įtampai.
Norint pasirinkti relę pramoniniam naudojimui, reikia daugiau nei patikrinti srovės įvertinimus. Darbo aplinka ir elektros reikalavimai taip pat turi įtakos našumui.
Svarbūs svarstymai apima:
| Atrankos faktorius | Kodėl tai svarbu |
|---|---|
| Nominali srovė | Nustato tinkamą krovinio valdymo pajėgumą |
| Dielektrinis stiprumas | Palaiko saugią elektros izoliaciją |
| Perjungimo dažnis | Įtakoja mechaninį tarnavimo laiką |
| Kontaktų konfigūracija | Nustato grandinės valdymo parinktis |
| Veiklos aplinka | Įtakoja medžiagų ir apsaugos reikalavimus |
Tinkama relės konstrukcija turi atitikti elektrines charakteristikas ir faktines įrangos veikimo sąlygas.
Tobulėjant automatizavimo technologijoms, pramoninėms valdymo sistemoms reikalingi komponentai, kuriuose kompaktiškas dizainas derinamas su patikimu veikimu. Elektromagnetinis principas išlieka vertingas, nes suteikia paprastą būdą valdyti didelės galios grandines mažos galios signalais.
Elektromagnetinė relė pasiekia didelį dielektrinį stiprumą dėl kelių kombinuotų dizaino elementų, įskaitant efektyvias izoliacijos konstrukcijas, kontroliuojamą kontaktų tarpą, patikimas medžiagas ir tikslų mechaninį judėjimą.
YIJIA Industrial Electrical Co., Ltd. daugiausia dėmesio skiria pramoninio valdymo komponentams, tokiems kaip relės, kintamosios srovės kontaktoriai, mygtukų jungikliai, signalinės lempos ir susiję elektros gaminiai. Nuolat tobulindama gaminių dizainą ir kokybės valdymą, YIJIA kuria komponentus, kurie palaiko skirtingus pramonės kontrolės reikalavimus.
Kadangi didelės srovės perjungimas ir toliau atlieka svarbų vaidmenį mašinose, automatikoje ir elektros sistemose, dielektrinis stiprumas išlieka pagrindiniu relės veikimo veiksniu. Elektromagnetinio veikimo ir į izoliaciją orientuotos inžinerijos derinys leidžiaElektromagnetinė relėužtikrinti stabilų grandinės valdymą, išlaikant patikimą elektros atskyrimą sudėtingose srityse.
