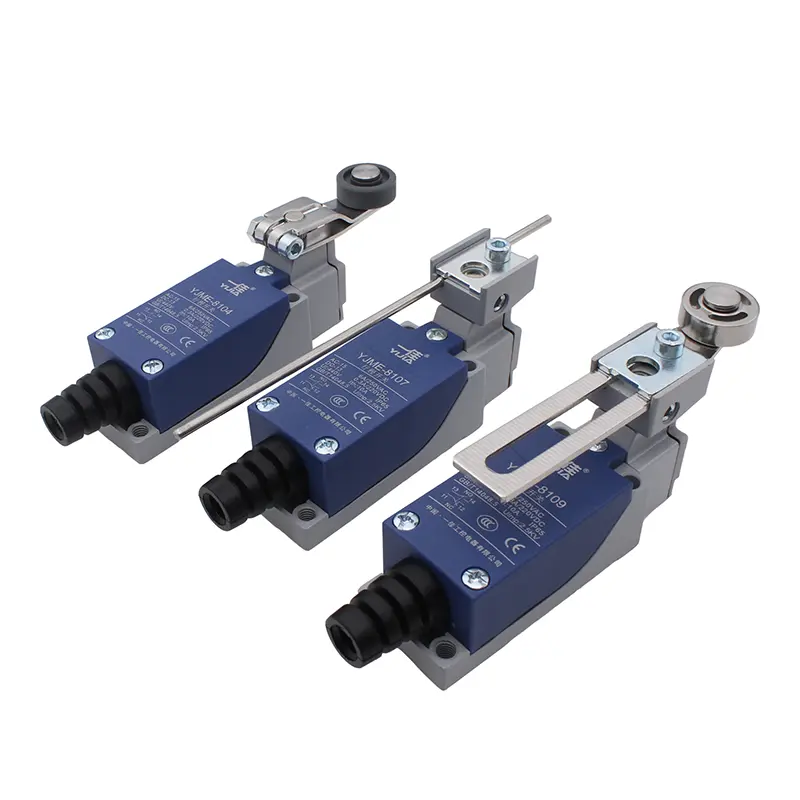

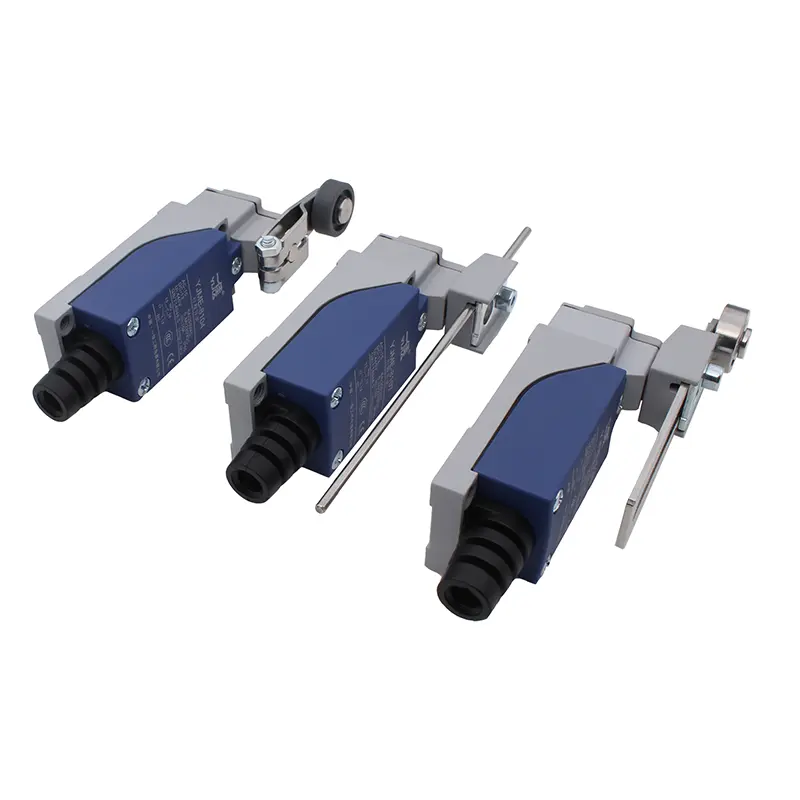

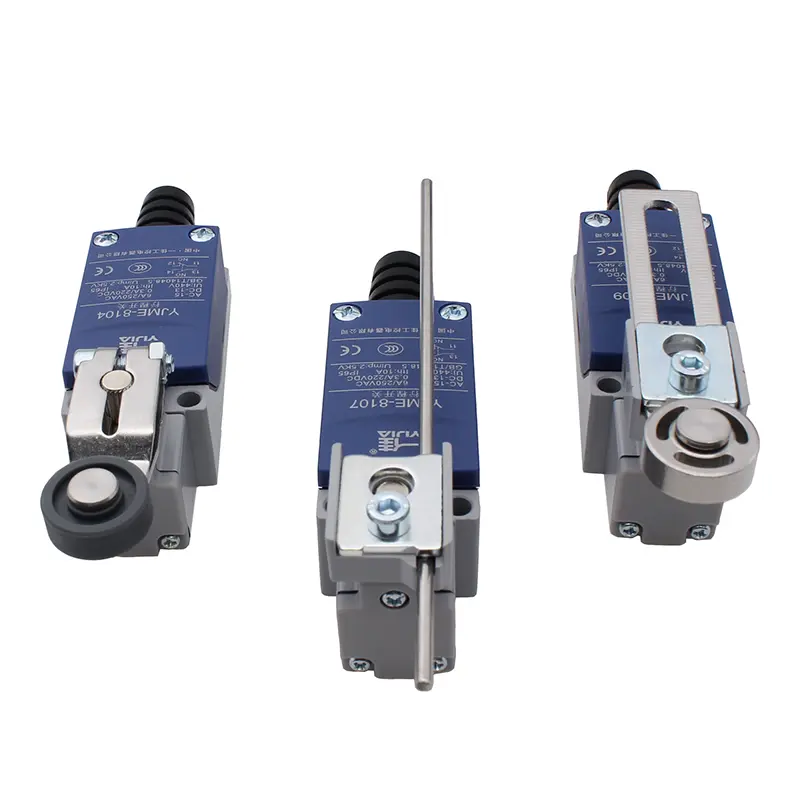

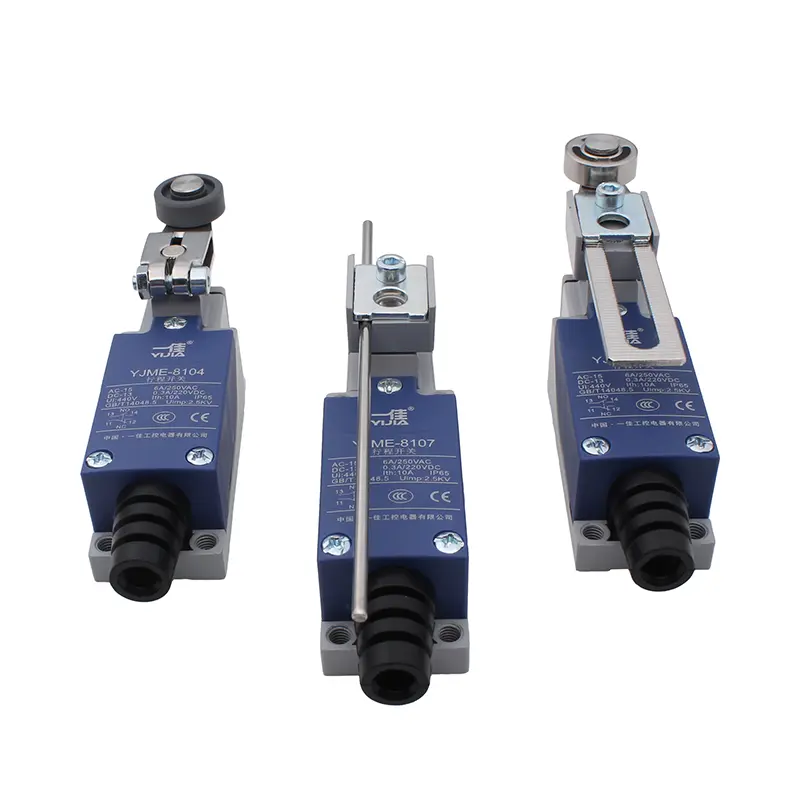

Sukamasis ribinis jungiklis

Yijia Rotary Limit Switch mechaninį judesį paverčia elektriniais signalais, veikdamas kaip judančių dalių ir elektros sistemų valdymo sąsaja. Integravę šį jungiklį į savo įrangą, galite pasiekti tikslų važiavimo apribojimą ir pakartojamą padėties nustatymą be sudėtingos valdymo logikos.

Jis dažniausiai naudojamas sistemose, kuriose sukimosi ribos arba judėjimo ribos turi būti aiškiai apibrėžtos ir patikimai prižiūrimos.

Pagrindinės funkcijos

Judesio konvertavimas į signalą

Sukamąjį mechaninį poslinkį paverčia stabiliais elektros išvesties signalais.

Reguliuojamas ribos nustatymas

Leidžia lanksčiai konfigūruoti sukimosi kampus, kad atitiktų skirtingus taikymo reikalavimus.

Pozicijos grįžtamojo ryšio valdymas

Teikia grįžtamąjį ryšį realiuoju laiku, kad būtų užtikrintas įrangos veikimas iš anksto nustatytose ribose.

Saugumo apsauga

Apsaugo nuo pernelyg didelio judėjimo ar mechaninio viršijimo, sumažina įrangos nusidėvėjimą ir veikimo riziką.

Tipinės programos

Pramoninė automatika

Naudojamas automatizuotose mašinose ir gamybos linijose kelių ašių judesiams koordinuoti.

Kranai ir keltuvai

Valdo kėlimo aukštį ir apsaugo nuo per didelio ištempimo darbo metu.

Liftų sistemos

Padeda grindų padėties ir durų valdymo procesuose.

Robotika

Pateikiamas tikslus grįžtamasis ryšys su robotų rankomis ir sąnariais.

Statyba ir gamyba

Yijia, kaip profesionali Kinijos gamykla ir tiekėja, valdo pažangias priemones, įskaitant liejimo formų gamybą, liejimą įpurškimu, štampavimą ir automatizuotas surinkimo linijas. Kiekvienas sukamasis ribinis jungiklis gaminamas kontroliuojamais procesais, kad būtų išlaikytas pastovus veikimas.

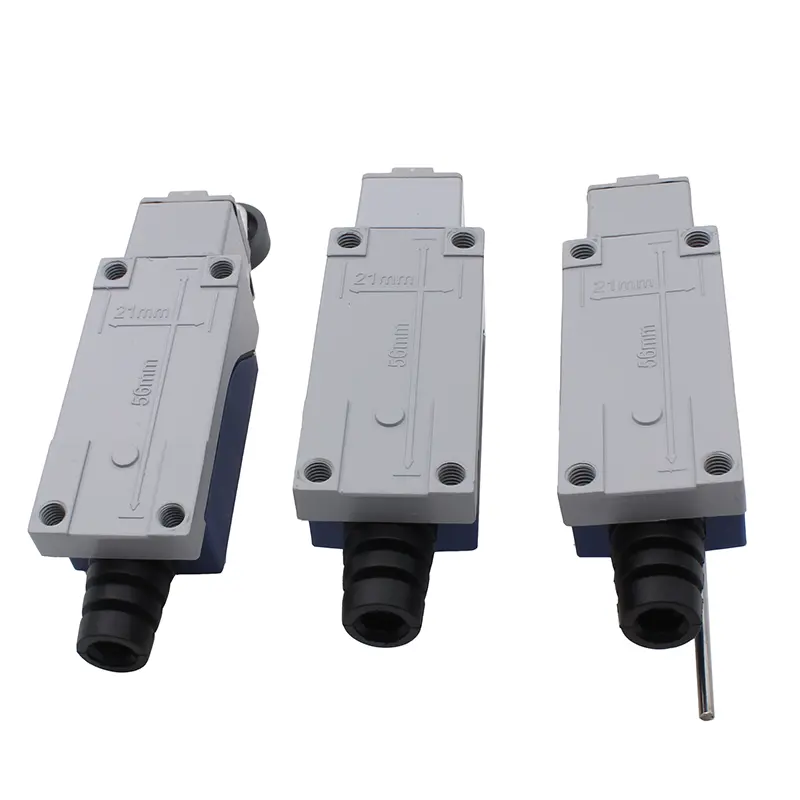

Korpusas sujungia inžinerinį plastiką ir cinko lydinį, užtikrinantį konstrukcinį stabilumą net ir sudėtingoje pramoninėje aplinkoje. Vidinis dizainas orientuotas į patvarumą ir patikimą perjungimo našumą ilgalaikio naudojimo metu.

Pagrindiniai našumo parametrai

Kontaktinė medžiaga: aukštos kokybės sidabro lydinio kontaktai.

Srovės galia: iki 10A.

Atsparumas kontaktui: ≤50mΩ.

Mechaninis tarnavimo laikas: daugiau nei 10 000 000 ciklų.

Elektrinis tarnavimo laikas: 500 000 ciklų.

Kontaktų konfigūracija: 1NO1NC (vienas normaliai atidarytas, vienas normaliai uždarytas).

Apsaugos laipsnis: IP65.

Produkto sertifikatai: CCC, CE, RoHS.

Dizaino ypatybės

• Tvirta korpuso konstrukcija

Patvaraus plastiko ir metalo medžiagų derinys mechaniniam stiprumui.

• Nuo dulkių apsaugoti gnybtai

Izoliuoti laidų gnybtai padeda išvengti užteršimo, korozijos ir laidų pažeidimo.

• stabilus perjungimo mechanizmas

Sukurtas pakartotiniam paleidimui su pastoviu elektriniu veikimu.

• Pritaikymas atšiaurioms aplinkoms

Tinka pramoninėms patalpoms su vibracija, dulkėmis ir nuolatiniu darbu.

Produkto savybės ir privalumai

1. Tvirtas ir patvarus: pagamintas iš inžinerinio plastiko ir cinko lydinio korpuso, kuris subalansuoja lengvą dizainą ir išskirtinį stiprumą.
2. Didelė apkrova: pasižymi didele 10A srovės galia, atitinkančia įvairių pramoninių apkrovų poreikius.
3. Mažos varžos perdavimas: Sidabrinio lydinio kontaktai užtikrina ypač mažą atsparumą kontaktams ir labai efektyvų signalo perdavimą.
4. Ilgalaikis patikimumas: gali pasigirti dešimčių milijonų ciklų mechanine eksploatavimo trukme, todėl sumažėja priežiūros ir keitimo dažnumas.
5. Pritaikymas aplinkai: Dulkėms atsparus ir izoliuotas dizainas užtikrina stabilų veikimą net sudėtingoje pramoninėje aplinkoje.
6. Greitas prieinamumas: Sukamieji ribiniai jungikliai yra sandėlyje ir yra paruošti nedelsiant išsiųsti.

Savybės ir privalumai

● Inžinerinio plastiko ir cinko lydinio korpusas

● Dulkėms atsparus izoliuotas gnybtas

● 10A didelė srovė

● 1NO1NC kontaktų struktūra

● Aukštos kokybės sidabro lydinio kontaktas

● Mažesnė kontaktinė varža≤50mΩ

● 10 000 000 ciklų ilgas mechaninis tarnavimo laikas

● 500 000 ciklų ilgas elektrinis tarnavimo laikas

● IP65 apsaugos lygis

● CCC, CE

● RoHS

● Geriausia kaina ir didelis našumas

● Ribinis jungiklis sandėlyje

Kaip pasirinkti tinkamą metalinio mygtuko tipą

Prašome atsakyti į žemiau pateiktą klausimą ir atsiųsti mums, mes parinksime jums tinkamą tipą.

Klausimas ir pavyzdys

①　montuojamo mygtuko matmenys: 16 mm.

②　apkrovos srovė, kurią reikia valdyti: 5A.

③　galvos dalies tipas: plokštelinė galvutė be šviesos.

④　pasirinkite kontaktinę struktūrą: 1NO

⑤　Veikimo režimas: momentinis

⑥　LED voltas ir spalva (jei reikia LED): DC 24V ŽALIA.

⑦　Pasirinkite apvalkalo medžiagas: nerūdijantį plieną arba žalvariu plakiruotą chromą.

⑧　specialus prašymas: atsparus vandeniui, pasirinktinis simbolis, reikalingas lizdas...
