Yijia Industrial Electrical Co., Ltd.gaminaKvadratinis mygtuko jungiklis, vieno poliaus dvigubas metimas16 mm į skydą montuojamas perjungimo komponentas, sukurtas pramoninės automatikos sistemoms, elektros spintoms ir mašinų valdymo sąsajoms. Sujungdamas SPDT kontaktų lankstumą, sidabro lydinio kontaktus ir patvarią mechaninę konstrukciją, šis mygtuko jungiklis užtikrina patikimą rankinį signalų valdymą įrangos gamintojams, kuriems reikalingas kompaktiškas įrengimas ir stabilus veikimas.
Pramoninei valdymo įrangai vis dažniau reikia mažesnės operatoriaus sąsajos, kartu išlaikant patikimą perjungimo našumą. TheKvadratinis mygtuko jungiklis, vieno poliaus dvigubas metimasskirtas naudoti, kai skydelio erdvė, grandinės lankstumas ir ilgalaikis veikimo stabilumas yra svarbūs veiksniai.
Skirtingai nuo standartinių įjungimo/išjungimo mygtukų jungiklių, SPDT konfigūracija leidžia vienu bendru gnybtu perjungti dvi išvesties grandines. Ši struktūra suteikia inžinieriams daugiau galimybių projektuojant mašinų valdiklius, signalų grįžtamojo ryšio sistemas ir rankinio valdymo sąsajas.
16 mm tvirtinimo konstrukcija leidžia integruoti į kompaktiškus valdymo pultus, PLC spintas, testavimo įrangą ir specializuotą įrangą, kur įrengimo erdvė yra ribota.
Pramoninės įrangos gamintojams perjungimo komponentas turi atitikti daugiau nei pagrindinius elektros reikalavimus. Nuosekli produkcijos kokybė, stabilios tiekimo galimybės ir pritaikymo lankstumas yra vienodai svarbūs tiekėjo vertinimo metu.
Yijia Industrial Electrical Co., Ltd. daugiausia dėmesio skiria pramoninių perjungimo komponentų gamybai automatikos gamintojams, elektros sistemų tiekėjams ir mašinų gamintojams. Gamybos kontrolė apima korpuso tikslumą, kontaktų surinkimą, elektrinį patikrinimą ir galutinį veikimo patikrinimą.
Pagrindiniai pranašumai apima:
Šios funkcijos leidžia klientams integruoti jungiklį į skirtingus įrangos dizainus be didelių struktūrinių pakeitimų.
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Kvadratinis mygtuko jungiklis, vieno poliaus dvigubas metimas |
| Jungiklio tipas | SPDT (vieno polio dvigubas metimas) |
| Montavimo dydis | 16 mm |
| Kontaktų konfigūracija | 1NO1NC / 2NO2NC |
| Kontaktinė medžiaga | Sidabro lydinys |
| Nominali srovė | Iki 15A |
| Mechaninis gyvenimas | Iki 500 000 ciklų |
| Elektrinis gyvenimas | Iki 100 000 ciklų |
| Atsparumas kontaktui | ≤50mΩ |
| Apsaugos įvertinimas | IP54 |
| Veikimo režimas | Momentary / Užfiksavimas |
| LED parinktys | Raudona, žalia, geltona, mėlyna, balta |
| LED tarnavimo laikas | Iki 50 000 valandų |
SPDT struktūra yra viena iš pagrindinių priežasčių, kodėl tokio tipo mygtukų jungikliai yra plačiai naudojami pramonės valdymo programose.
Vienas bendras gnybtas gali būti prijungtas prie bet kurio iš dviejų išvesties gnybtų, leidžiant vienu mygtuku valdyti skirtingas grandinės būsenas.
Tipiški pavyzdžiai:
Palyginti su pagrindiniais vieno kontakto jungikliais, SPDT konstrukcijos padeda inžinieriams sukurti lankstesnius grandinių išdėstymus nepridedant papildomų perjungimo komponentų.
Kontaktinė medžiaga tiesiogiai veikia elektrinį stabilumą ir tarnavimo laiką.
Pakartotinio veikimo metu kontaktai patiria mechaninį poveikį, perduoda srovę ir gali atsirasti elektros lankas. Dėl prastų kontaktinių medžiagų gali padidėti atsparumas ir perjungimas gali būti nestabilus.
YijiaKvadratinis mygtuko jungiklis, vieno poliaus dvigubas metimasnaudoja sidabro lydinio kontaktus, kad išlaikytų patikimą laidumą kartotinio perjungimo ciklų metu.
Kai kontaktinė varža kontroliuojama ≤50 mΩ, jungiklis palaiko pastovų elektrinį veikimą pramoninėje įrangoje, kurią reikia dažnai naudoti.
Šiuolaikinė automatikos įranga integruoja daugiau funkcijų į mažesnes valdymo sritis. Skydų dizaineriams dažnai reikia komponentų, kurie užtikrintų patikimą veikimą neužimdami nereikalingos vietos.
16 mm tvirtinimo konstrukcija leidžia efektyviai sumontuoti kelis jungiklius kompaktiškose operacinėse plokštėse.
Įrangos atnaujinimo ar pakeitimo projektams kompaktiška montavimo konstrukcija taip pat gali sumažinti modifikavimo reikalavimus.
Pramoniniai jungikliai dažnai yra veikiami pasikartojančių operatoriaus veiksmų, vibracijos ir nuolatinių gamybos ciklų.
Yijia mygtuko jungiklis sukurtas programoms, kurioms reikalingas patikimas mechaninis veikimas. Tinkamomis bandymo sąlygomis jungiklis pasiekia:
Patvarumas priklauso nuo eksploatavimo aplinkos, elektros apkrovos ir naudojimo sąlygų. Tinkamas specifikacijų suderinimas padeda pailginti tarnavimo laiką ir sumažinti priežiūros dažnumą.
„Yijia“ palaiko kontroliuojamas gamybos procedūras, kad užtikrintų pramoninių perjungimo komponentų nuoseklumą.

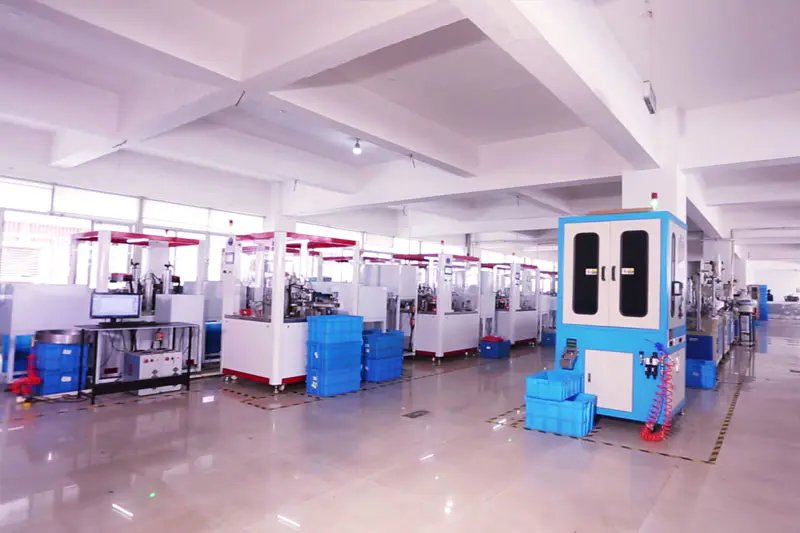

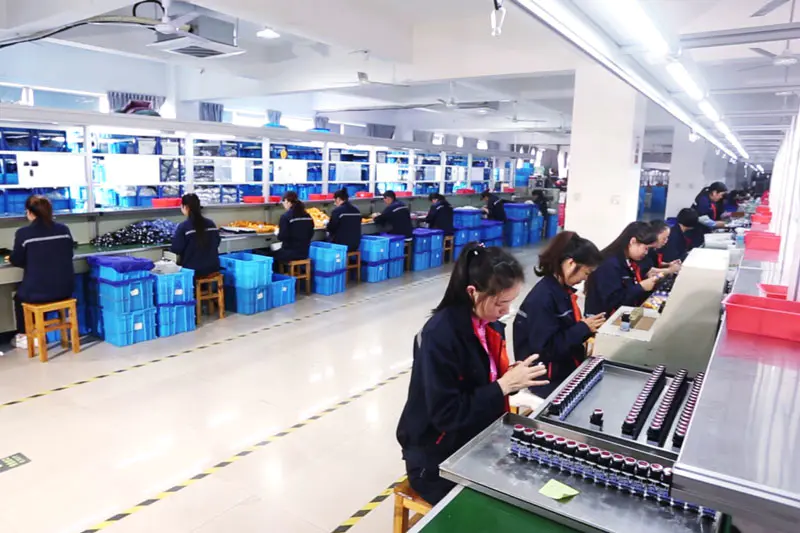

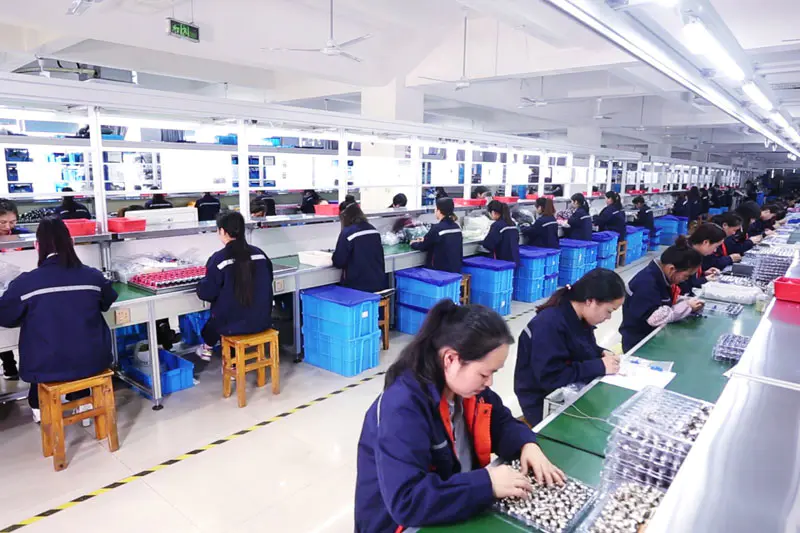

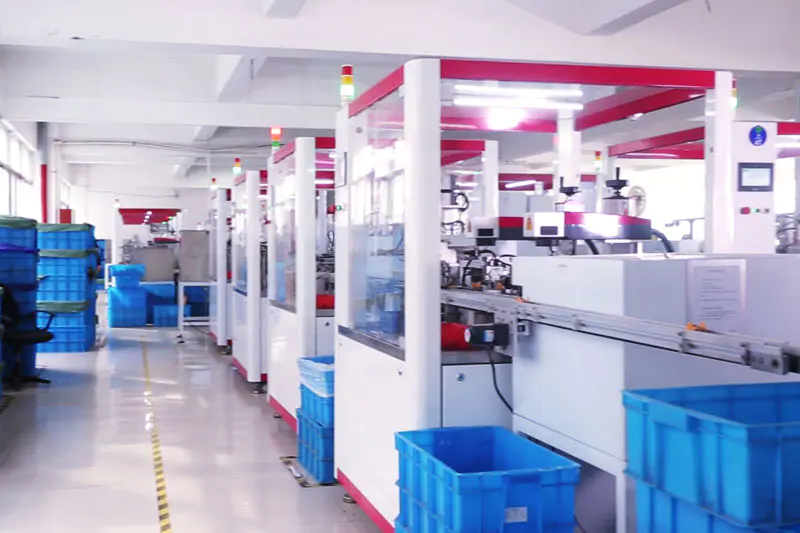

Gamybos procesas apima korpuso gamybą, kontaktų surinkimą, komponentų patikrinimą ir galutinį veikimo patikrinimą.
Tiksli korpuso gamyba užtikrina teisingą komponentų išdėstymą, stabilų mygtukų judėjimą ir patikimą skydo montavimą.
Pagrindiniai valdymo taškai apima:
Kontaktų išlygiavimas tiesiogiai veikia perjungimo patikimumą. Yijia kontroliuoja kontaktų padėties nustatymą, gnybtų surinkimą ir elektros jungties nuoseklumą, kad išlaikytų stabilų perjungimo veikimą.
Prieš išsiunčiant gaminiai yra tikrinami mechaniniu veikimu, elektriniu veikimu ir išvaizdos kokybe.
„Yijia“ laikosi ISO9001 kokybės valdymo praktikos ir teikia tokius produktus kaip kvadratinis mygtuko jungiklis, vieno poliaus dvigubas metimas, palaikomas CE, RoHS ir CCC sertifikatų, skirtų tarptautinėms pramonės reikmėms.
Automatizavimo sistemoms reikalingos patikimos rankinės sąsajos valdymo komandoms, mašinos reguliavimo ir priežiūros procedūroms.
Yijia SPDT mygtuko jungiklis paprastai yra integruotas į:
Kompaktiški perjungimo komponentai padeda spintelių gamintojams optimizuoti vidinius išdėstymus.
Galimos 1NO1NC ir 2NO2NC konfigūracijos leidžia inžinieriams suderinti skirtingus grandinės reikalavimus.
Mašinų gamintojai dažnai reikalauja pritaikytų valdymo komponentų skirtingoms įrangos struktūroms.
Yijia palaiko programas, įskaitant:
Jungiklis taip pat gali palaikyti valdymo sąsajas, naudojamas:
Prieš pasirinkdami modelį, inžinieriai turėtų įvertinti elektros reikalavimus, montavimo sąlygas ir darbo aplinką.
Tinka naudoti, kai reikia vieno normaliai atviro ir vieno normaliai uždaro kontakto.
Tinka sistemoms, kurioms reikia papildomų perjungimo takų ir lankstesnės grandinių integracijos.
Skirtingi įrangos gamintojai dažnai reikalauja skirtingų jungiklių specifikacijų. „Yijia“ teikia pritaikymo palaikymą pagal elektrinius, mechaninius ir taikymo reikalavimus.
Galimos LED spalvos:
Rinkdamiesi pramoninio jungiklio tiekėją, pirkėjai dažniausiai atsižvelgia į gaminio nuoseklumą, gamybos galimybes, pritaikymo lankstumą, kokybišką dokumentaciją ir ilgalaikį tiekimo stabilumą.
„Yijia“ teikia pramoninius perjungimo komponentus automatikos įmonėms, elektros gamintojams ir įrangos gamintojams, vykdydama kontroliuojamus gamybos procesus ir inžinerinę pagalbą.
Tai yra mygtuko jungiklis, naudojant vieną bendrą terminalą su dviem pasirenkamais išvesties keliais. SPDT konstrukcija leidžia vienu operatoriaus veiksmu valdyti skirtingas grandinės būsenas.
Kai kuriose programose taip. SPDT jungiklis suteikia papildomą kontaktų lankstumą, leidžiantį inžinieriams naudoti įprastai atviras arba įprastai uždaras grandines, atsižvelgiant į sistemos reikalavimus.
16 mm mygtuko jungiklis užtikrina patikimą rankinio valdymo funkciją ir sumažina skydo montavimo vietą, todėl jis tinka kompaktiškai pramoninei įrangai.
Sidabro lydinio kontaktai užtikrina gerą laidumą ir didesnį atsparumą pakartotiniam perjungimo susidėvėjimui, padeda išlaikyti stabilų elektrinį veikimą.
Į rekomenduojamą informaciją įtraukta:
Yijia Industrial Electrical Co., Ltd. gamina pramoninius perjungimo komponentus automatikos įrangos gamintojams, elektros sistemų tiekėjams ir mašinų gamintojams.
TheKvadratinis mygtuko jungiklis, vieno poliaus dvigubas metimassujungia kompaktišką 16 mm montavimą, lankstų SPDT perjungimą, sidabro lydinio kontaktų technologiją ir OEM pritaikymo galimybę.
Taikydama kontroliuojamas gamybos procedūras, kokybės tikrinimo sistemas ir inžinerinę pagalbą, „Yijia“ teikia patikimus perjungimo sprendimus, skirtus pramonės valdymo programoms visame pasaulyje.
