Apšviestas mygtuko jungiklis

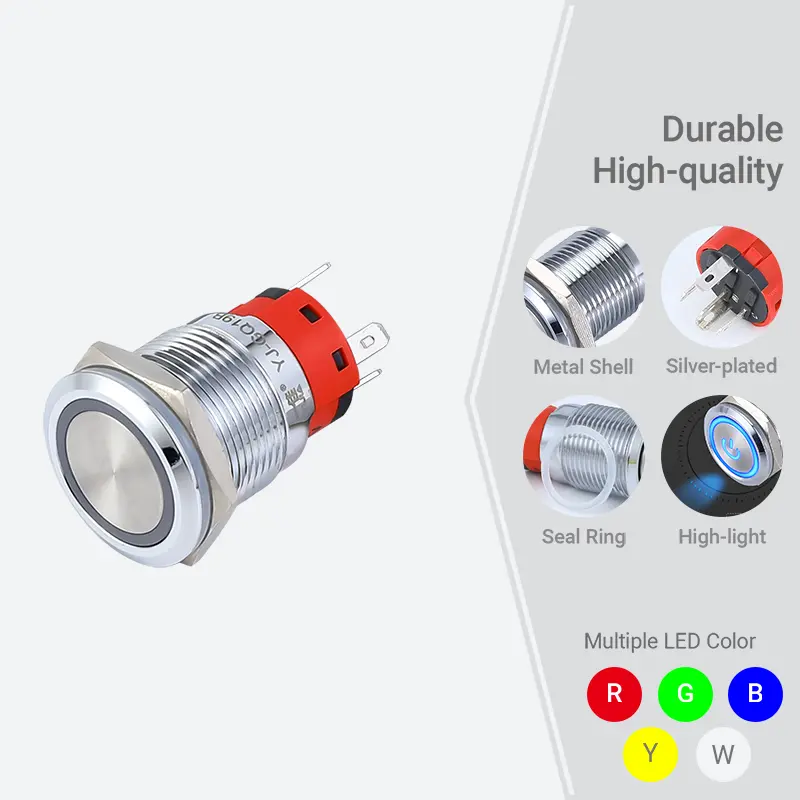

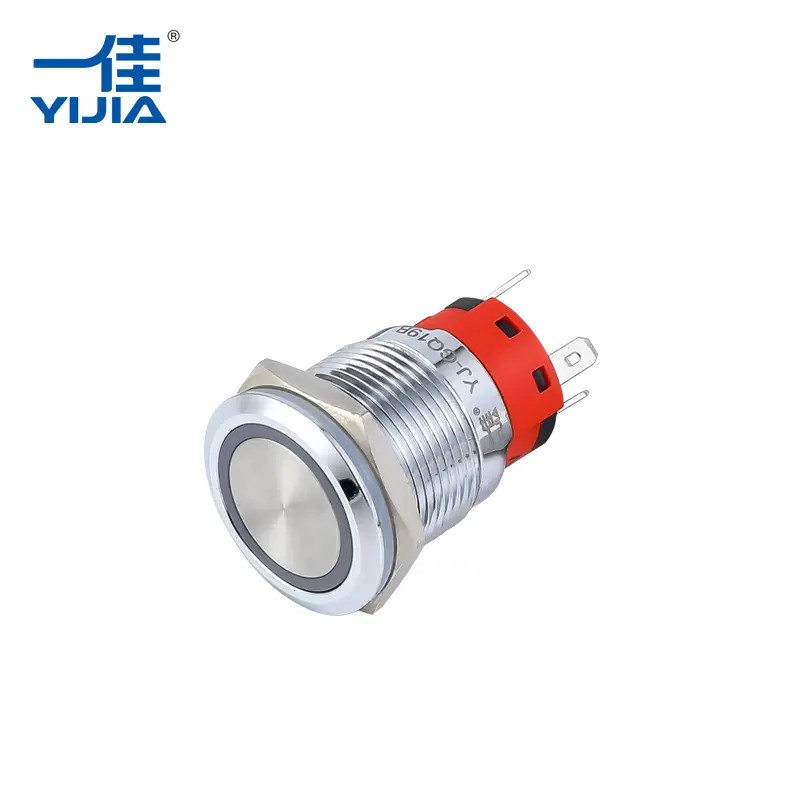

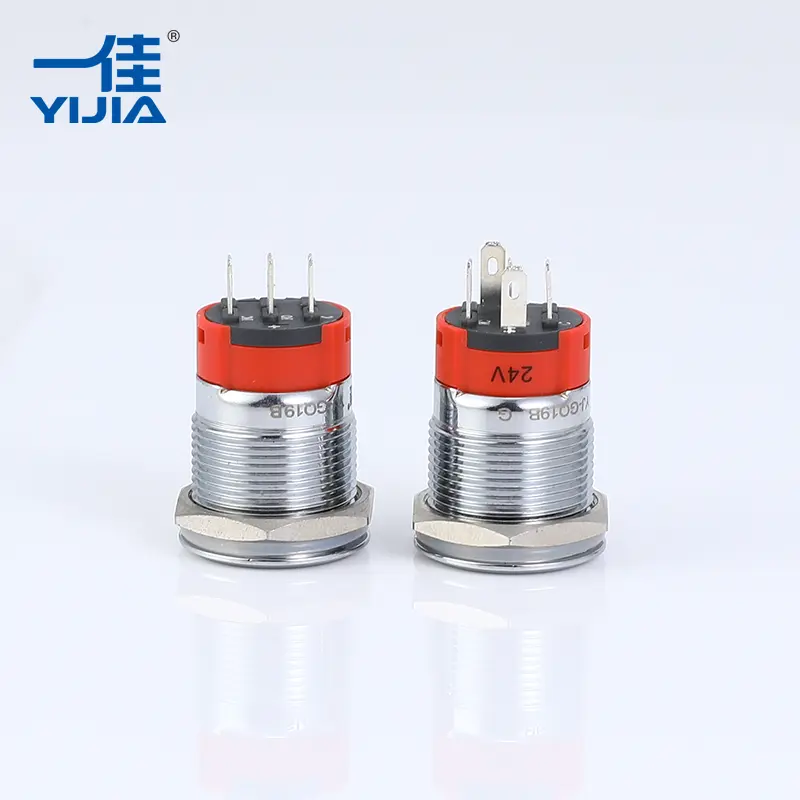

Apšviestas mygtuko jungiklis šaliaYijiasujungia rankinį valdymą su vaizdiniu signalizavimu. Šiuose įrenginiuose yra ryškiai apšviestas šviesos diodas, maitinamas didelio dydžio lustais, o tai padidina atsparumą viršįtampiams ir prailgina eksploatavimo laiką. Integruotas įtampos mažinimo rezistorius pašalina papildomų komponentų poreikį, supaprastina grandinės dizainą ir sumažina bendras surinkimo išlaidas. Pagaminti iš tokių medžiagų kaip nerūdijančio plieno ir sidabro lydinio kontaktai, šie jungikliai užtikrina mažą atsparumą kontaktams ir didelį elektros laidumą.

Pagrindinės savybės

• Didelio ryškumo šviesos diodas: ilgaamžiai LED lustai aiškiai rodo būseną net esant stipriam apšvietimui.
• Patikima kontaktų sistema: Sidabrinio lydinio kontaktai sumažina atsparumą iki $\le 50m\Omega$, užtikrindami stabilų signalo perdavimą tiek didelės, tiek silpnos srovės atveju.
• Tvirta konstrukcija: Pasirinkus chromuotus žalvario arba nerūdijančio plieno korpusus užtikrinamas puikus atsparumas korozijai ir fiziniam poveikiui.

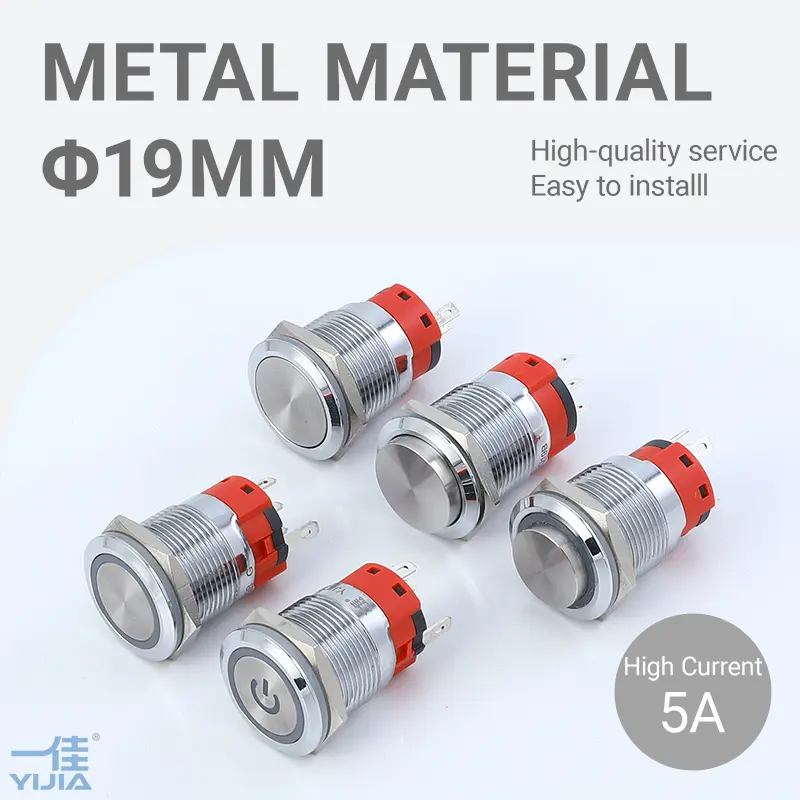

• Įvairios tvirtinimo parinktys: Galimi keli standartiniai skersmenys, įskaitant 16 mm, 19 mm, 22 mm ir 25 mm, kad atitiktų įvairius plokštės reikalavimus.
• Aukščiausia apsauga: IP65, atsparus dulkėms ir vandeniui, tinka reiklesnėms pramoninėms aplinkoms.

Techninės specifikacijos

Montavimo angos dydis: 16mm / 19mm / 22mm / 25mm

Korpuso medžiaga: nerūdijantis plienas / chromuotas žalvaris / inžinerinis plastikas

Kontaktų konfigūracija: 1NO1NC / 2NO2NC / 1NO / 1NC

Veikimo režimas: momentinis (savaiminis atstatymas) arba užsifiksuojantis (savaiminis užrakinimas)

Srovės talpa: didelės srovės palaikymas iki 15A arba 18A

LED įtampa: svyruoja nuo 3V iki 220V (suderinama su AC/DC)

Mechaninis tarnavimo laikas: išbandytas 500 000 ciklų

Elektrinis tarnavimo laikas: skirtas 100 000 ciklų

Gamybos stiprumas

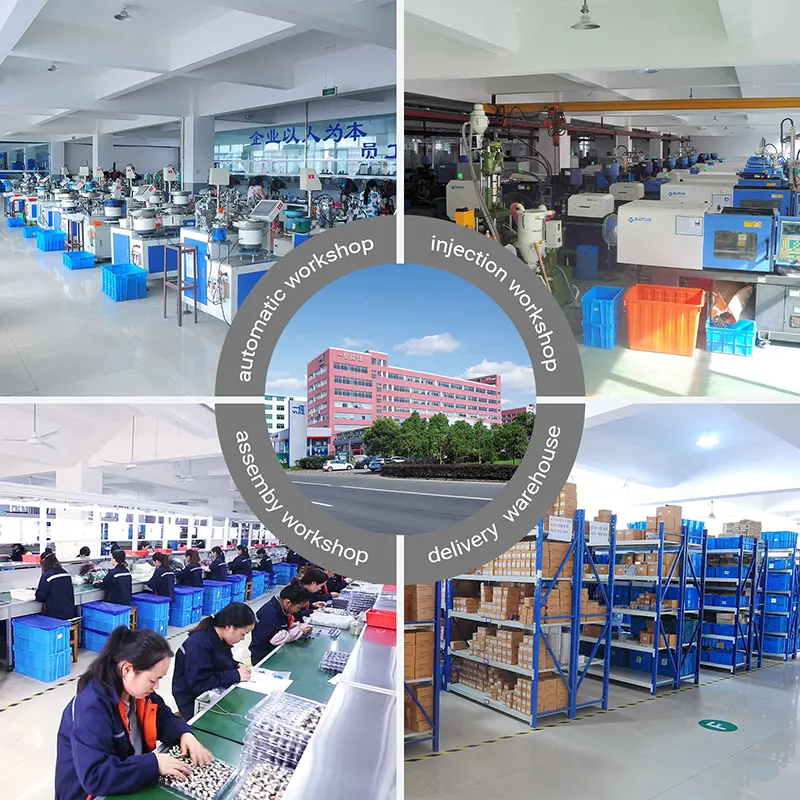

„Yijia Industrial Electrical Co., Ltd.“ dirba su pažangia gamybos įranga ir modernia valdymo sistema. Mūsų gamybos procesą griežtai reglamentuoja ISO9001 tarptautinė kokybės valdymo sistema, siekiant užtikrinti, kad kiekvienas apšviestas mygtuko jungiklis atitiktų profesinius standartus.

• Sertifikuota kokybė: mūsų produktų linija gavo CCC, CE ir RoHS tarptautinius sertifikatus.
• Visuotinis pasiekiamumas: Atlikdami ilgus tarptautinius galios elektronikos rinkos tyrimus, kuriame produktus, atitinkančius tiek importuotų, tiek nepriklausomų mokslinių tyrimų ir plėtros rinkos poreikius.

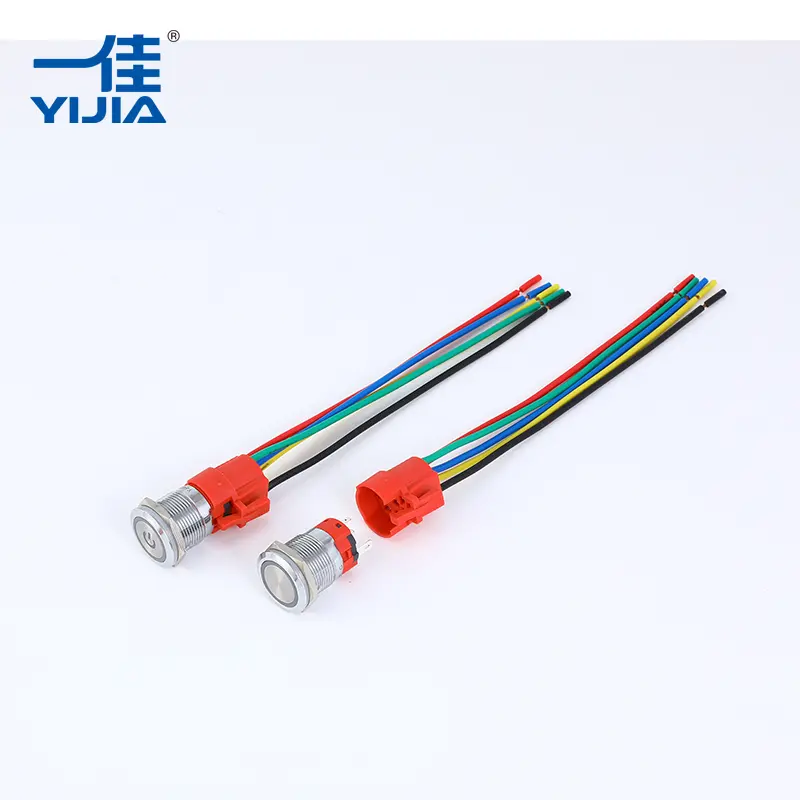

• OEM / ODM galimybės: teikiame pritaikytą simbolių ėsdinimą, specialius laidų lizdų priedus ir pritaikytas korpuso medžiagas, kad atitiktume jūsų konkrečius prekės ženklo ar techninius poreikius.

Pramoniniai pritaikymai

Dėl savo universalumo ir tvirtos konstrukcijos apšviestas mygtuko jungiklis yra plačiai naudojamas įvairiuose sektoriuose:

Valdymo sistemos: Idealiai tinka konsolėms, valdymo spintelėms ir paskirstymo dėžėms.

Mechaninis veikimas: dažnai naudojamas CNC mašinose ir automatizuotose gamybos linijose.

Prietaisai: patikimas bandymo įrangos ir medicinos prietaisų skydelių veikimas.

Pirkimų atrankos vadovas

Norėdami užtikrinti, kad gausite savo programai tinkamiausią apšviestą mygtukų jungiklį, siųsdami užklausą patvirtinkite šiuos techninius reikalavimus:

1. Montavimo matmenys: (pvz., 16 mm, 22 mm)
2. Apkrovos srovės reikalavimai: (pvz., 7A, 15A)

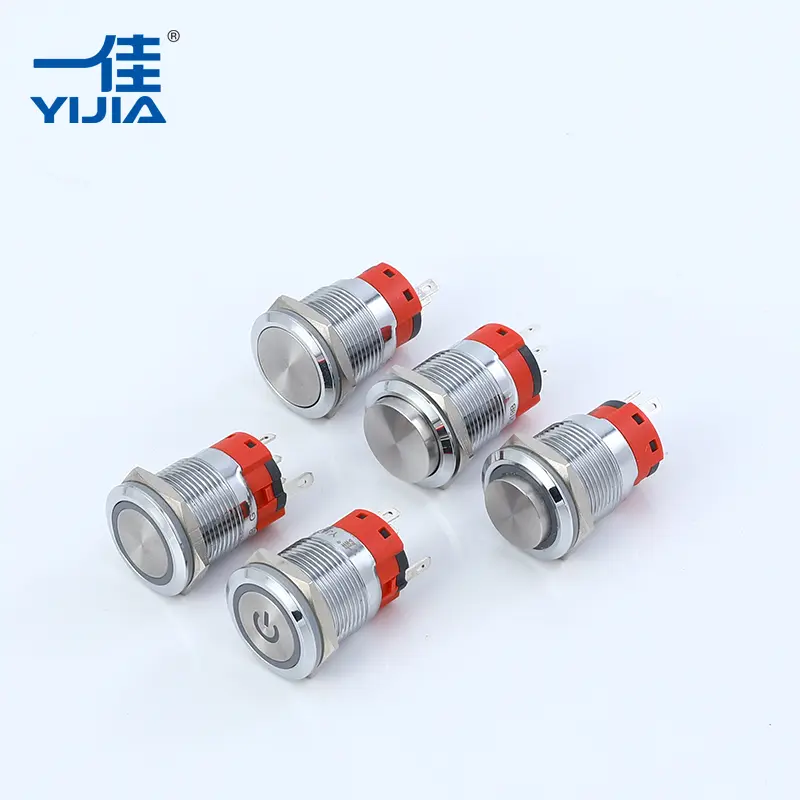

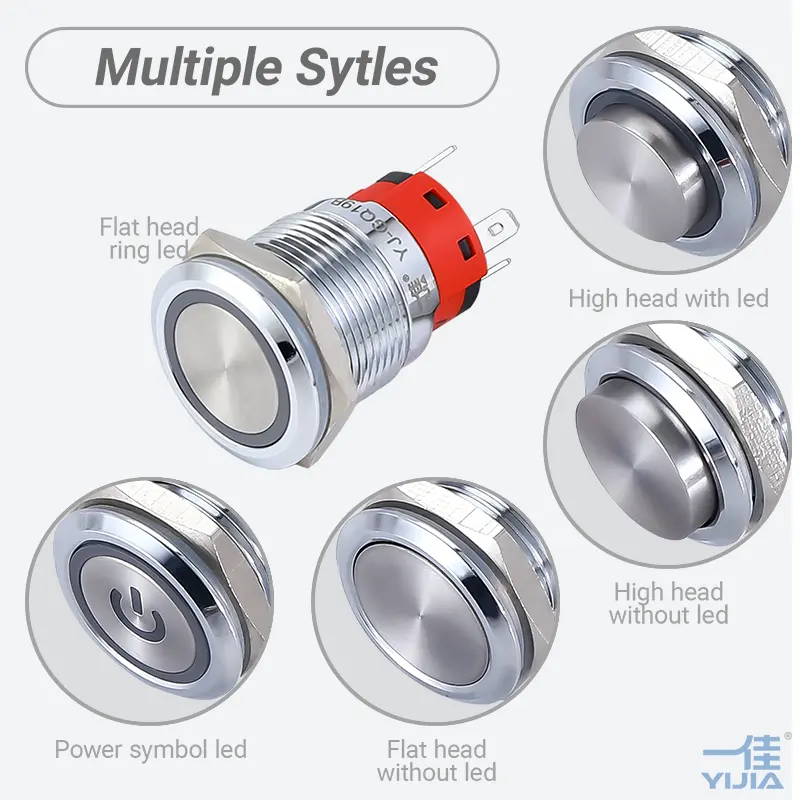

3. Galvos stilius: (plokščia galva, aukšta galva arba pritaikytas simboliui)
4. Veikimo režimas: (momentinis arba fiksuojantis)
5. LED parametrai: reikalinga įtampa ir spalva (raudona, žalia, mėlyna, geltona, balta)
6. Korpuso medžiaga: (nerūdijantis plienas arba žalvariu plakiruotas chromas)

DUK

Ar šviesos diodui reikalingas išorinis rezistorius?

Ne, Yijia apšviestame mygtuko jungiklyje yra įmontuotas įtampos mažinimo rezistorius. Jums tereikia prijungti atitinkamą įtampą prie LED kaiščių.

Ar šie jungikliai tinkami naudoti lauke?

Taip, su IP65 apsaugos lygiu šie jungikliai yra apsaugoti nuo dulkių ir vandens purslų, todėl yra patikimi daugeliui lauko valdymo skydų.

Koks yra sidabro lydinio kontaktų pranašumas?

Sidabro lydinys užtikrina didesnį elektros laidumą ir atsparumą oksidacijai, palyginti su standartiniu variu, o tai užtikrina ilgesnį elektros tarnavimo laiką ir stabilesnį perjungimo veikimą.

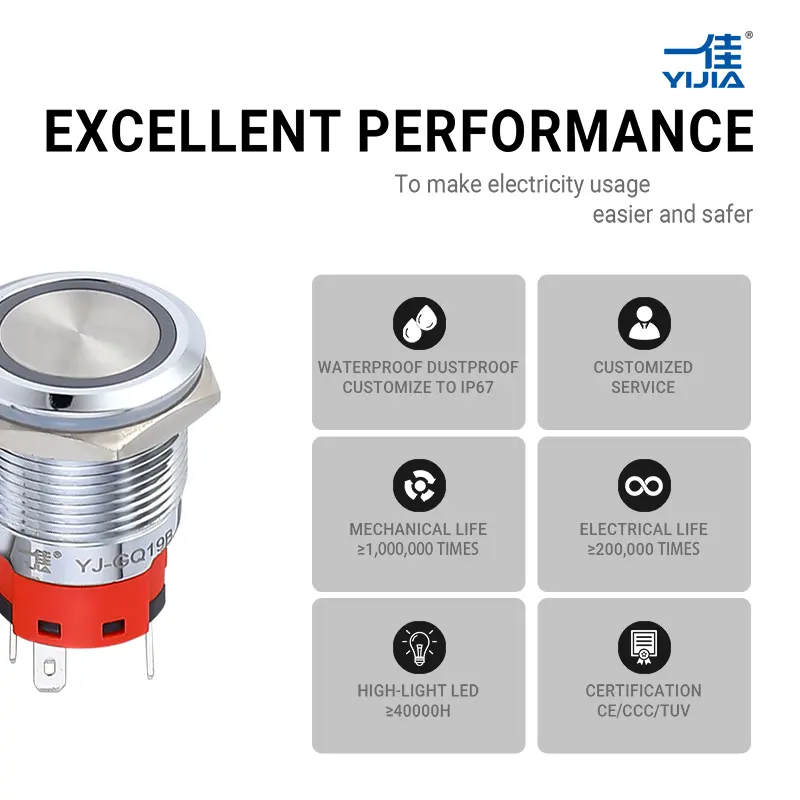

Savybės ir privalumai

● 16 mm / 19 mm / 22 mm / 25 mm kelių tvirtinimo skylių dydis

● Chromu dengtas žalvaris / nerūdijančio plieno dėklas

● 18A/15A didelė srovės talpa

● 1NO/1NC/1NO1NC/2NO kontaktų struktūra

● Aukštos kokybės sidabro lydinio kontaktas

● Mažesnė kontaktinė varža≤50mΩ

● 500 000 ciklų ilgas mechaninis tarnavimo laikas

● 100 000 ciklų ilgas elektros veikimo laikas

● 50 000 valandų didelio ryškumo LED veikimo laikas

● IP65 apsaugos lygis

● CCC, TUV, CE

● RoHS, pasiekiamumas (pritaikytas)

● Geriausia kaina ir didelis našumas

● Profesionalūs didelės srovės mygtukų jungikliai

● OEM/ODM palaikymas

Kaip pasirinkti tinkamo tipo metalinį mygtuką

Atsakykite į toliau pateiktą klausimą ir atsiųskite jį mums, mes parinksime jums tinkamą tipą.

Klausimas ir pavyzdys

① montuojamo mygtuko matmenys: 16 mm.

②  apkrovos srovė, kurią reikia valdyti: 7A.

③ galvos dalies tipas: plokštinė galvutė be šviesos.

④ Pasirinkite kontaktų struktūrą: 1NO/1NC/1NO1NC/2NO.

⑤ Veikimo režimas: momentinis arba fiksuojantis.

⑥ LED voltas ir spalva (jei reikia LED): DC 24V ŽALIA.

⑦ Pasirinkite apvalkalo medžiagas: nerūdijantį plieną arba žalvariu plakiruotą chromą.

⑧ specialus prašymas: atsparus vandeniui, individualus simbolis, reikalingas lizdas...
